氣流分級機

QLF系列氣流分級機

一、 QLF系列氣流分級機工作原理

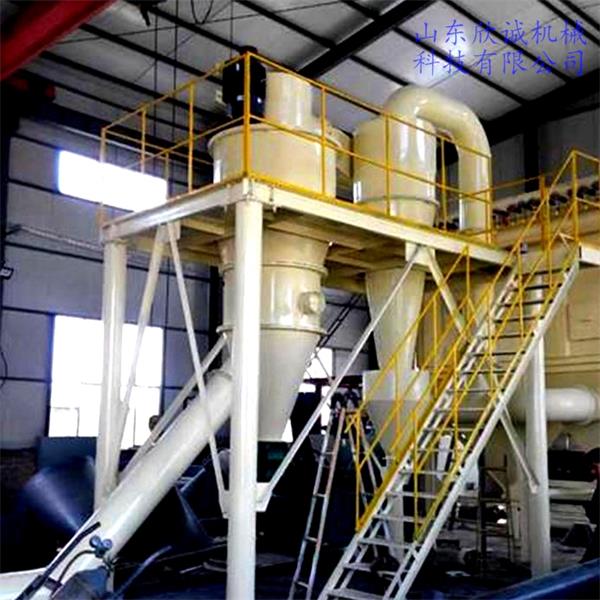

QLF氣流分級機與喂料器、旋風收集器、除塵器、引風機、控制系統組成一套分級系統。物料在負壓風作用下通過進料器定量從設備上方直接進入分級區，在高速旋轉的分級渦輪產生的強大離心力作用下，使粗細物料分離，符合粒徑要求的細顆粒通過分級輪葉片間隙進入旋風分離器或除塵器收集，粗顆粒夾帶部分細顆粒通過撞擊風扇在二次風的作用下二次分級，符合粒徑要求的細顆粒通過分級輪葉片間隙進入旋風分離器或除塵器收集，粗顆粒通過風扇進入二級分級區，在二次風的作用下，進行第三次分級。符合粒徑的物料通過風扇進入一級分級區再次分級，達到粒徑要求的通過分級葉輪片進入旋風收集器或除塵器，分離后的粗顆粒通過卸料器排出。整個分級系統由喂料器、旋風收集器、除塵器、引風機協同配合風速與風壓及風量等綜合過程使物料達到所需要的各種細度。

二、QLF系列氣流分級機設備特點

1、適用于粉體的精細分級，分級產品的粒度可達D97:5~150微米，產品粒度無級可調，品種更換極其方便；

2、分級效率高（提取率）70%~90%；

3、分級精度高，粒度分布窄，徹底杜絕產品中過大顆粒及篩余物；

4、轉速低，使用壽命長，相同分級粒徑，分級輪轉速比其它臥式、立式分級機降低50%。生產莫氏硬度<5的粉體時，分級輪無磨損；生產莫氏硬度≥7的粉體時，分級輪使用壽命比其它臥式、立式提高5~8倍；

5、采用立式分級渦輪裝置，轉速低，耐磨損，系統功率配置低；

6、可多級分級機串聯使用，同時生產多個粒度段的產品；

7、可與球磨機、振動磨、雷蒙磨等粉磨設備串聯使用，組成閉路循環；8、系統負壓生產，無粉塵污染，環境優良，自動化程度高，穩定性強，操作簡便。

三、QLF系列氣流分級機應用范圍

1、(精細化工、陶瓷、磨料及耐火材料)典型的物料有：石榴石、碳化硅、剛玉、氧化鋁、碳化硼、碳化鎢、金剛砂等；

2、(食品、飼料、醫藥及保健品)典型的物料有：花粉、山楂、珍珠粉、胃藥、尼莫地平、抗生素類藥物、靈芝、五倍子、何首烏等；

3、（磁粉、手機電磁粉、復印機墨粉及電子材料）典型的物料有：鉛蓄電池、鎳鉻電池、鎳錳電池、鐵氧體、四氧化三錳、二氧化錳、鈷酸鋰、錳酸鋰、碳等；

4、(非金屬礦及粉末冶金)典型的物料有：石英、重晶石、高嶺土、重鈣、滑石、云母、石墨、硅灰石等；

5、（反光材料、顏料、燃料及粉末涂料）典型的物料有：氧化鐵、二氧化鈦、玻璃微珠等。

四、QLF系列氣流分級機技術參數
