XF高效旋風除塵器
一、旋風除塵器概述：
旋風除塵器也稱作離心力除塵器，是利用含塵氣流作旋轉運動產生的離心力把塵粒從氣體中分離出來的機械式除塵器。旋風式除塵器用于工業生產已有百余年歷史，具有結構簡單、適用性強、運行操作與維修方便等優點，是工業應用較廣泛的除塵設備。
二、旋風除塵器工作原理：

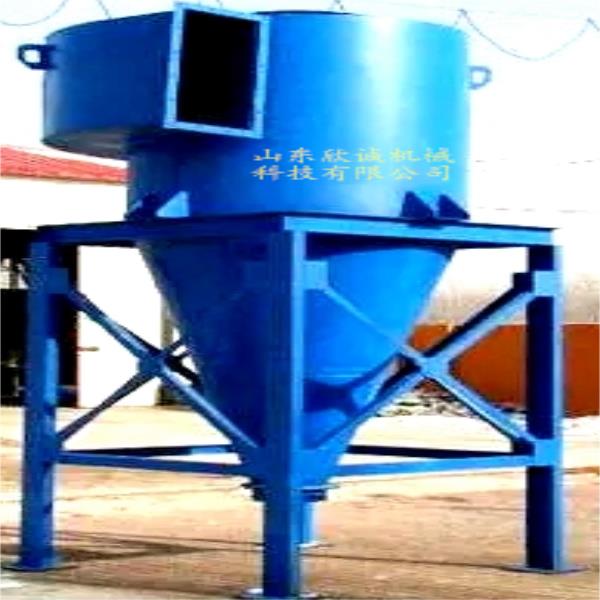

旋風除塵器的一般結構形式，主要由進氣口、圓筒體、圓錐體、頂蓋、排氣管及排灰口等組成。含塵氣流由進氣管進入除塵器后，絕大部分沿器壁以較高的速度自圓筒體呈螺旋形向下運動，同時有少量氣體沿徑向運動到中心區域。向下的旋轉氣流稱為外旋流（或外渦旋），在旋轉過程中產生離心力將密度大于氣體的塵粒甩向器壁，塵粒一旦與器壁接觸，便失去其慣性而靠入口速度動量和重力沿壁面下滑，直至從排灰口排出。外旋氣流在達到圓錐體時，因圓錐形的收縮而向除塵器中心靠攏，根據旋轉矩不變的原理，其切向速度不斷提高;當氣流達到圓錐體下端某一位置時，即以同樣的旋轉方向折轉沿除塵器中心軸線由下向上繼續作螺旋運動，形成內旋流（或內渦旋），這股氣流在作向上旋轉運動的同時，也進行著徑向離心運動，凈化氣最后經排氣管排出除塵器外。
三、XF高效旋風除塵器技術參數（可根據物料相應調整）
型號 | 筒徑mm | 處理風量m3/h |
|
XF159 | ?159 | 250 |
XF219 | ?219 | 480 |
XF260 | ?260 | 650 |
XF300 | ?300 | 900 |
XF350 | ?350 | 1200 |
XF400 | ?400 | 1600 |
XF450 | ?450 | 2000 |
XF500 | ?500 | 2500 |
XF550 | ?550 | 3000 |
XF600 | ?600 | 3600 |
XF650 | ?650 | 4200 |
XF700 | ?700 | 4900 |
XF750 | ?750 | 5600 |
XF800 | ?800 | 6400 |
XF800X2 | ?800 | 6400x2=13800 |
XF800X4 | ?800 | 6400x4=25600 |
XF850 | ?850 | 7200 |
XF850X2 | ?850 | 7200x2=14400 |
XF850X4 | ?850 | 7200x4=28800 |
XF900 | ?900 | 8100 |
XF900X2 | ?900 | 8100x2=16200 |
XF900X4 | ?900 | 8100x4=32400 |
XF950 | ?950 | 9000 |
XF950X2 | ?950 | 9000x2=18000 |
XF950X4 | ?950 | 9000x4=36000 |
XF1000 | ?1000 | 10000 |
XF1000X2 | ?1000 | 10000x2=20000 |
|
|
XF1000X4 | ?1000 | 10000x4=40000 |
|
XF1100 | ?1100 | 12000 |
|
XF1100X2 | ?1100 | 12000x2=24000 |
|
XF1200 | ?1200 | 14500 |
|
XF1200X2 | ?1200 | 14500x2=29000 |
|
XF1500 | ?1500 | 23000 |
|
XF1500X2 | ?1500 | 23000x2=46000 |
|
