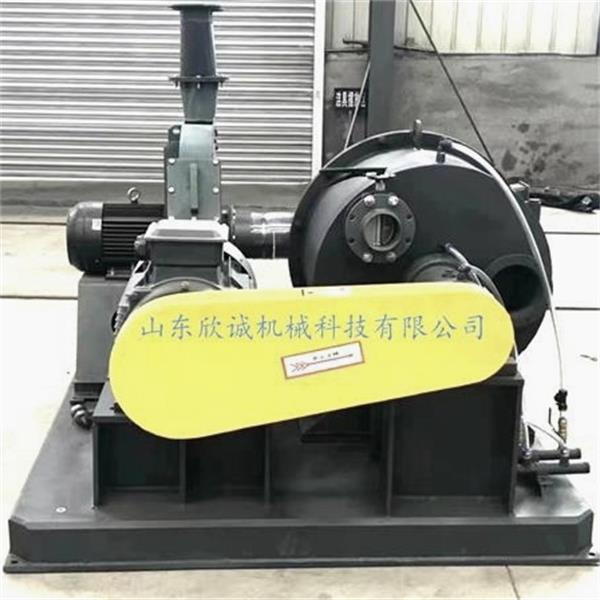

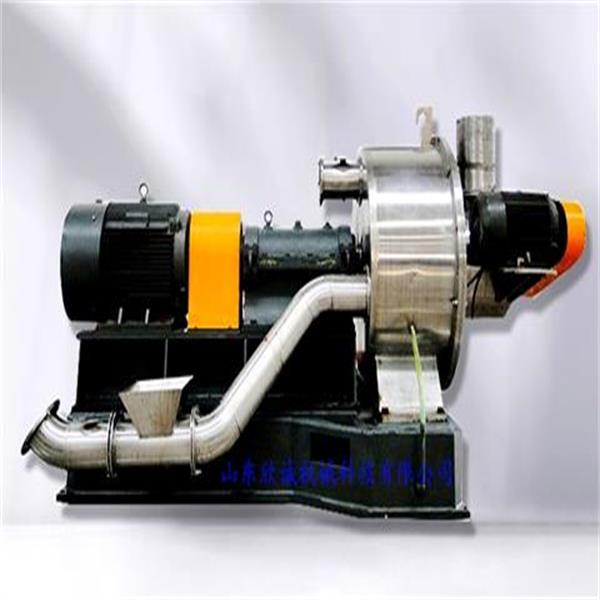

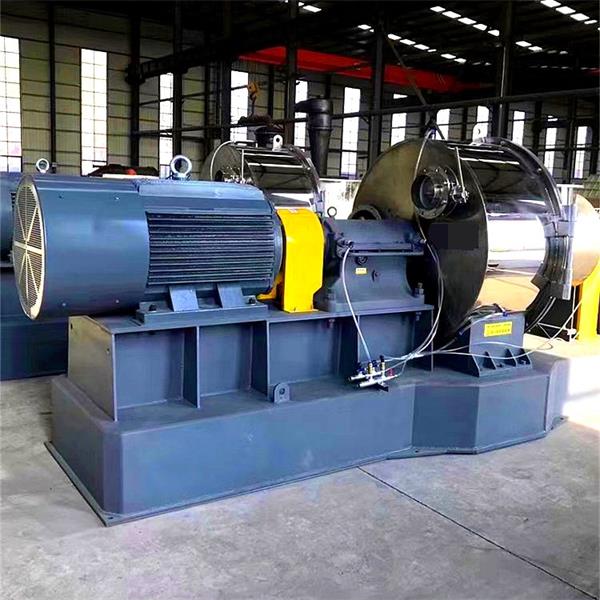

WCJ系列小蘇打超微粉碎機
一、 WCJ系列小蘇打超微粉碎機工作原理
該機是一種臥軸反射型粉碎機，能同時完成微粉粉碎和超微粉顆粒分選兩道加工工序，粉碎機由動盤及齒圈組成，通過特殊形狀的動盤高速旋轉，物料顆粒在動盤及靜止齒圈之間反復多次受到擠壓、碰撞、剪切，從而達到粉碎，由定量喂料系統把物料輸送到粉碎腔內，物料在高速旋轉的轉子與齒襯的定子之間受到?jīng)_擊和剪切，粉碎后的物料在氣流的帶動下進入分級區，合格的物料通過旋風和除塵器收集，不合格的物料重新返回到粉碎區進行粉碎。
二、WCJ系列小蘇打超微粉碎機設備特點
1、機結構緊湊合理、體積小、耗能低，效率高，轉動平穩，噪音低，密封可靠，無粉塵污染，安裝簡單，易拆易修，調換損件方便；
2、該設備采納國內外干法機械粉碎機的特長，根據需要可采用大風量入腔或水夾套冷卻，以降低粉碎熱量，防止物料顆粒粘壁、粘粉碎盤面的弊病。
3、粉碎、分級一體機，能將達到細度要求的物料及時分送出來，避免過粉碎，物料粒度分布窄；
4、適合加工各行業的多種物料，在不停機的情況下，可任意調節粒度。產品粒度均勻，細度可達10-5um;
5、本機應用廣泛，適用于莫氏硬度小于5，含水量小于10%的干性物料都可以采用本機粉碎；特殊物料水份可到15%,例：全麥粉；
6、對于團聚物，有很好的打散和分散功能，帶有自動排渣、不易粉碎物功能。
三、WCJ系列小蘇打超微粉碎機適用范圍
該機具有自冷卻功能，特別適用于加工熱塑性、纖維性物料，適用于化工、醫藥、調料，涂料，顏料，染料，飼料、塑料、碳黑，催化劑、氫氧化鋁、氧化鋁、滑石、云母、石墨、AC發泡劑、石油焦、農藥、染料、涂料、阻燃劑、碳黑、電子材料、橡膠、冶金、陶瓷、食品、建材、礦石、水泥、耐火材料、無機礦物、谷類等粉碎的理想設備。
四、WCJ系列小蘇打超微粉碎機技術參數
參數/型號 | WCJ-20 | WCJ-30 | WCJ-40 | WCJ-60 | WCJ-80 | WCJ-100 | WCJ-120 | WCJ-140 |
配套動力 （KW） | 粉碎盤 | 7.5 | 11 | 22 | 30 | 55 | 75～90 | 90～132 | 200～250 |
分級 葉輪 | 1.1 | 1.5 | 2.2 | 4～5.5 | 5.5～11 | 7.5～22 | 11～45（直聯與非直聯2種類型） | 30～90（直聯與非直聯2種類型） |
喂料器 | 0.37 | 0.75 | 1.1 | 1.5 |
轉速 （r/min） | 粉碎盤 | 5000 | 4800 | 4500 | 4200 | 3000 | 2500 | 2000 | 1500 |
分級 葉輪 | 900~3200 | 800~3000 | 750~2800 | 750~2800 | 600~2400 | 500~2000 | 400~2000 | 200~1400 |
加料器 | 20~100 |
風量（m3/h） | 250~500 | 700~1200 | 1200~2000 | 2200~3600 | 4000~7500 | 8000~12000 | 12000~18000 | 16000~24000 |
進料粒度 | ＜15 | ＜15 | ＜15 | ＜15 | ＜15 | ＜15 | ＜15 | ＜15 |
粉碎粒度 | 2～150 | 2～150 | 2～150 | 2～150 | 2～150 | 2～150 | 2～150 | 2～150 |
產量（Kg/h） | 2~100 | 50~300 | 70~500 | 80~800 | 150~1000 | 200~2000 | 250~3000 | 500~4000 |
五、WCJ系列小蘇打超微粉碎機工藝流程圖
