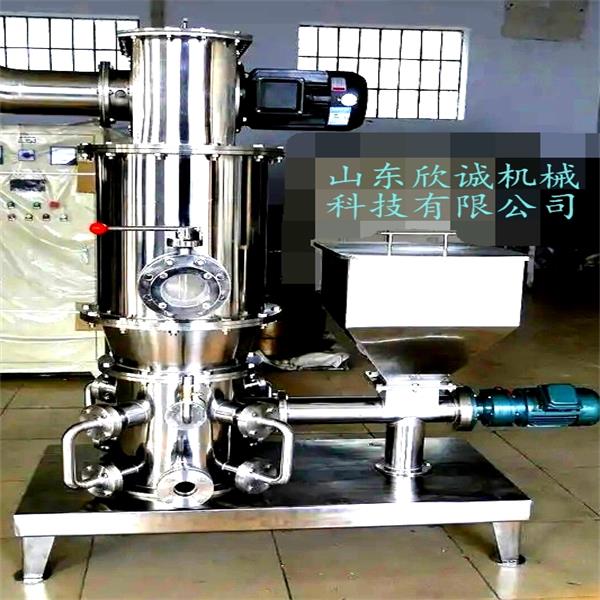

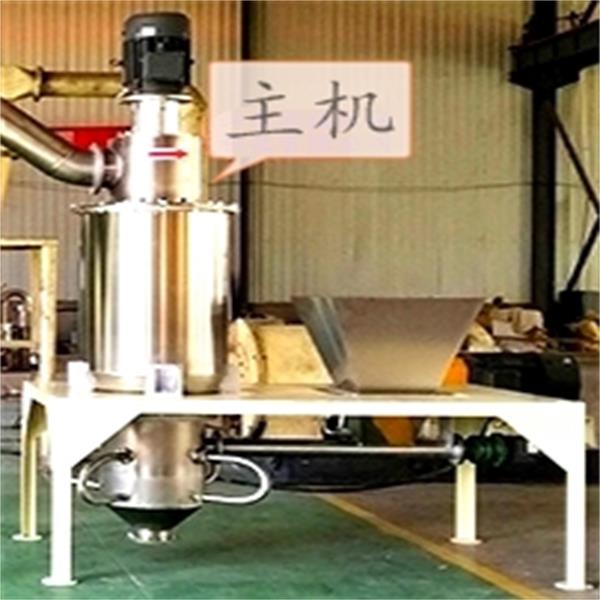

QLM系列超高壓氣流磨
一、QLM系列超高壓氣流磨工作原理

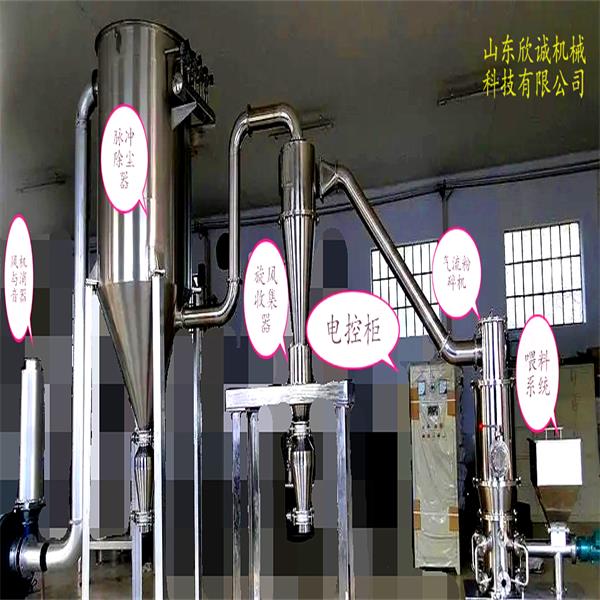

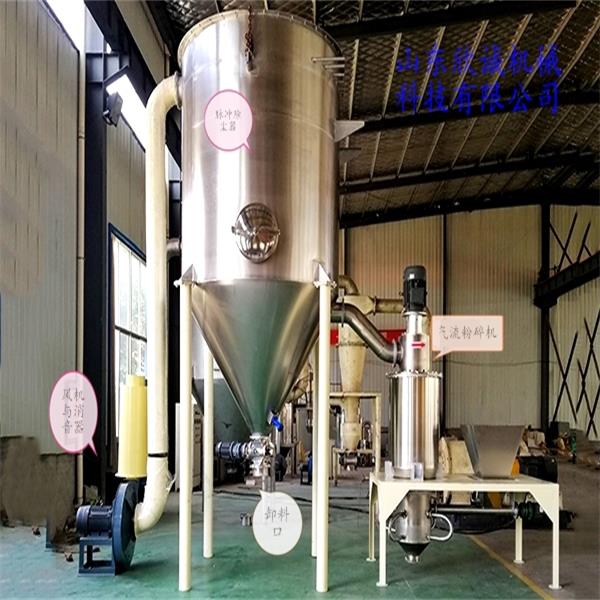

壓縮空氣經過濾干燥后，通過拉瓦爾噴嘴高速射入粉碎腔，帶動物料在高壓氣流的交匯點處形成料打料、反復碰撞、磨擦而粉碎，粉碎后的粗細混合料在高壓空氣與負壓風機的共同作用下到達分級區，在高速旋轉的分級渦輪離心作用下，使合格物料與非合格物料分離，達到粒度要求的物料通過分級輪進入旋風分離器和除塵器收集，非合格物料下降至粉碎區繼續粉碎。
二、QLM系列超高壓氣流磨設備特點
A、適合于莫氏硬度9以下的各種物料的干法粉碎，尤其適合于高硬度、高純度和高附加值物料的粉碎；
B、顆粒加速技術的突破，極大的提高了粉碎效率，降低了能耗，過粉碎少粒形好，粒度分布窄且無大顆粒，產品粒度D97：2-75微米之間任意調節；
C、可與多級分級機串聯使用，一次生產多個粒度段的產品；
D、設備結構緊湊，拆裝清洗方便，內壁光滑無死角；
E、可進行數種物料的混合粉碎，可變的組合結構、結構緊湊、一機多用。
F、整套系統密閉粉碎，無粉塵，噪音低；
G、控制系統采用程序控制，操作簡便；
H、物料相互碰撞進行粉碎，有別于機械粉碎依靠刀片或錘頭等對物料的沖擊粉碎，因而設備無磨損，產品純度高；
三、QLM系列超高壓氣流磨技術參數
| QLM03 | QLM06 | QLM10 | QLM20 | QLM40 |
入料粒度 mm | <3 | <3 | <3 | <3 | <3 |
產品粒度 D97:um | 1~75 | 1~75 | 1~75 | 1~75 | 1~75 |
生產能力 Kg/h | 5~80 | 10~200 | 20~400 | 50~1000 | 150~2500 |
空氣耗量 m3/min | 3 | 6 | 10 | 20 | 40 |
空氣壓力 Mpa | 0.7~0.85 | 0.7~0.85 | 0.7~0.85 | 0.7~0.85 | 0.7~0.85 |
裝機功率 KW | 30 | 48~66 | 69~99 | 145~164 | 250~298 |
四、 QLM系列超高壓氣磨應用范圍
非金屬礦粉體加工、高硬度物料粉體加工、化工粉體加工、農藥粉體加工、醫藥粉體加工、食品粉體加工、顏料粉體加工、金屬材料粉體加工、電池材料粉體加工、阻燃材料粉體加工、其它材料粉體加工等。
